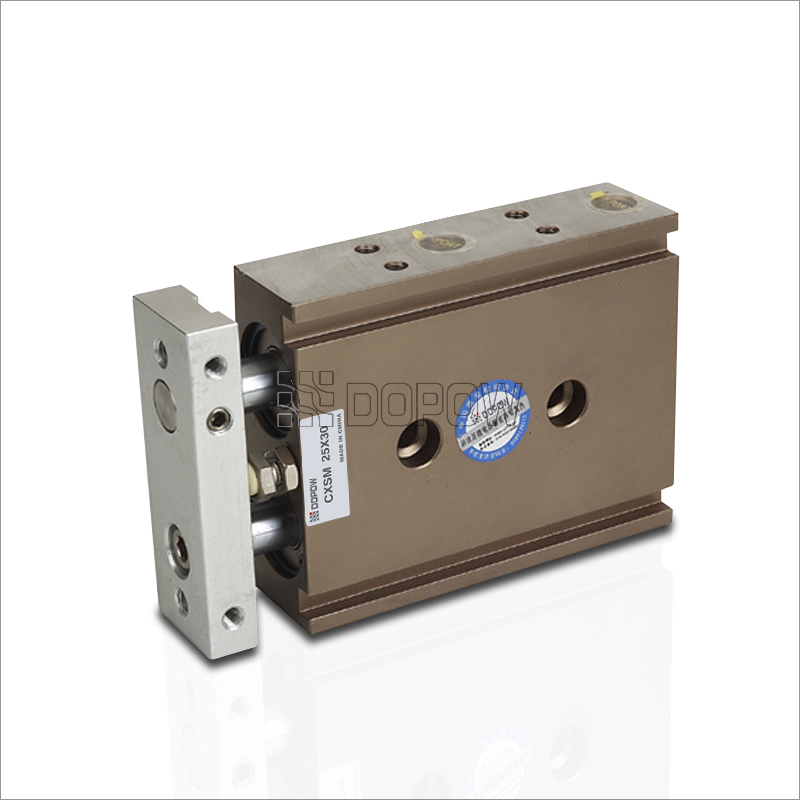

缸徑 16mm CXS 雙桿氣缸 雙聯氣缸 氣動元件
1.?具有滑動軸承的雙桿氣缸；
2. 缸徑大?。╩m）: 6, 10, 15, 20, 25, 32；
3. 根據缸徑的大小行程從 10mm到 100mm；
4.氣缸附磁石，方便控制?；
5.?多個位置預留安裝孔，方便安裝；
6.薄型雙桿雙缸結構，不搖轉精度高，2倍出力，側面抗負荷力強；
7.?采用簡易組裝方式結構，方便裝拆及維修。
| 缸徑 | 6 | 10 | 16 | 20 | 25 | 32 |
| 流體 | 空氣 | |||||
| 動作形式 | 雙動 | |||||
| 保證耐壓力 | 1.05{10.7} | |||||
| 最高使用壓力 | 0.7{7.1} | |||||
| 最低使用壓力 | 0.15{1.5} | 0.1{1.0} | ||||
| 工作和流體溫度 | -10~+60℃ | |||||
| 緩沖 | 兩端橡膠緩沖 | |||||
| 結構 | 雙氣缸(2倍出力) | |||||
| 潤滑 | 不需要 | |||||
| 行程調校范圍 | 0-10mm | |||||
| 軸承類型 | 滑動軸承/滾珠導向軸承 | |||||
| 缸徑大小 | M5*0.8 | Rc(PT)1/8 | ||||
| 缸徑大小 | 標準行程 | 磁性開關 |
| 10 | 10,15,20,25,30,35,40,45,50,60,70,75 | D-Z73L,D-Z76L,D-Z80L,D-Y59AL,D-Y59BL |
| 15 2025 32 | 10,15,20,25,30,35,40,45,50,60,70,75,80,90,100 | D-Z73L,D-Z76L,D-Z80L,D-Y59AL,D-Y59BL |

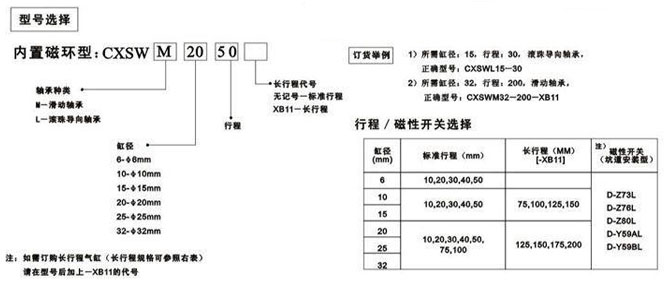

要訂購，請參考以下訂購代碼，謝謝合作！
